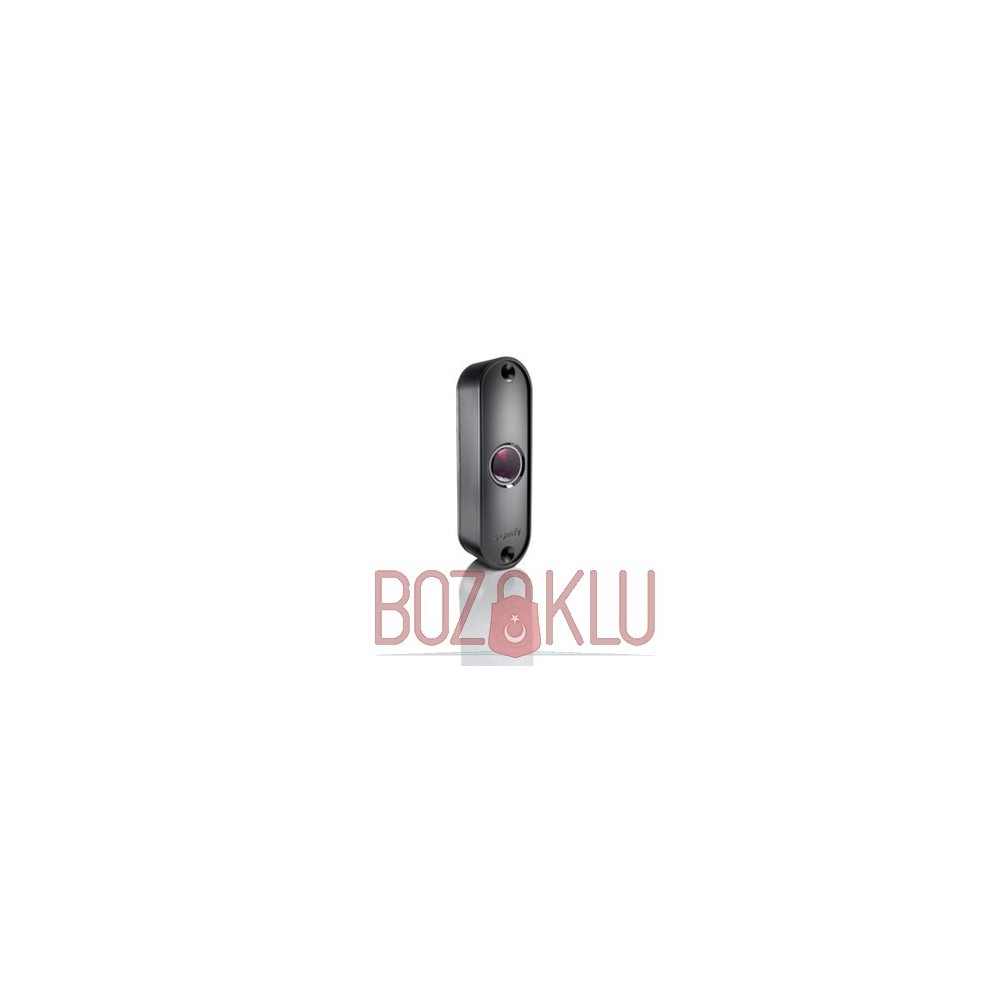

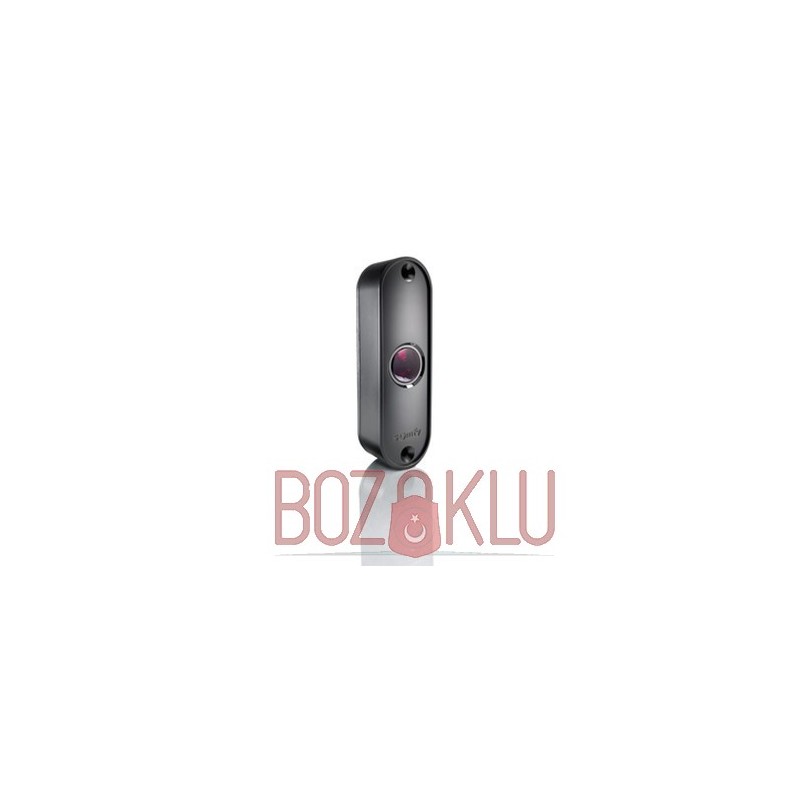

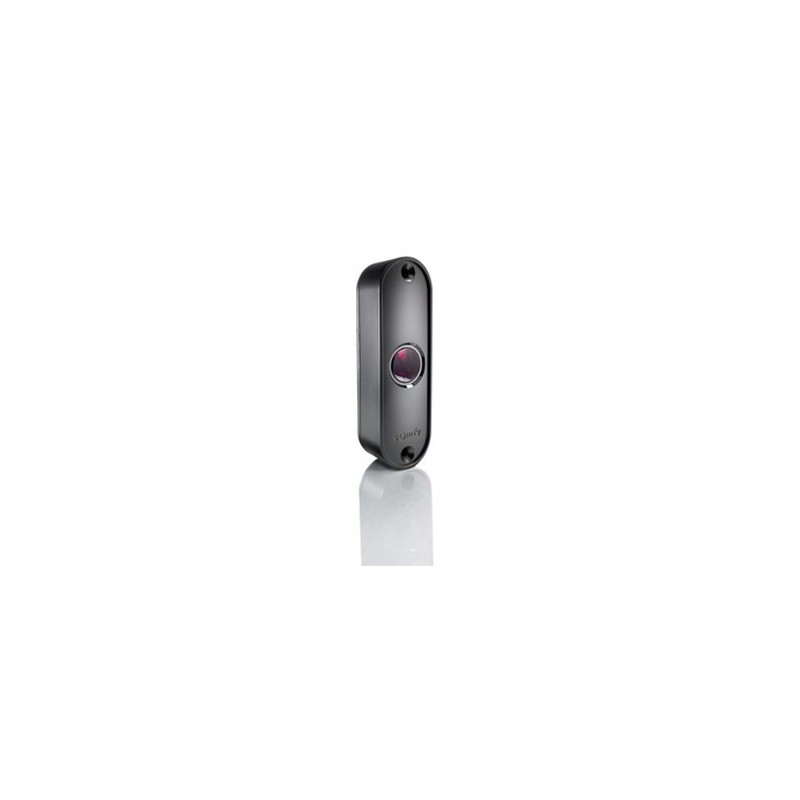

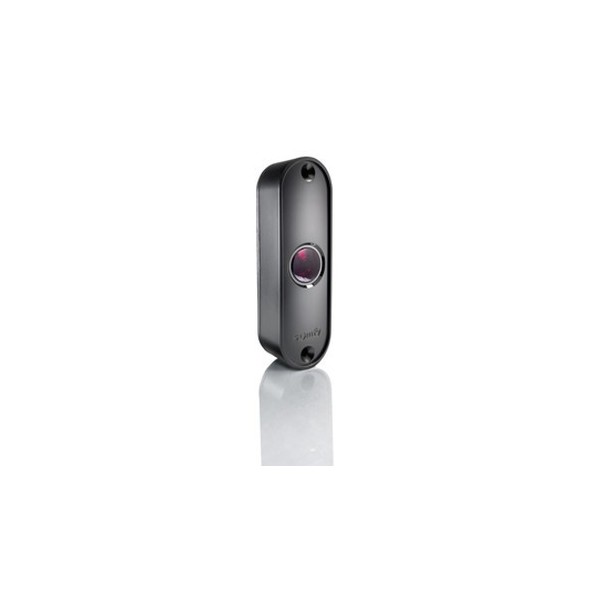

Somfy Master Pro Bitech Fotosel Takımı
- Yorum yaz
₺2.738,41
Vergi dahil
Türkiye Geneline KargoBu ürün için taşıma bedeli 100 TL (KDV dahil).
Geçiş hattını 10 metreye kadar izleyen Somfy Master Pro Bitech fotosel çifti; uyumlu kapı ve garaj kontrol kartlarıyla kullanılır.
Aksesuar
Kapı geçişinde kızılötesi engel algılama
Geçiş hattını 10 metreye kadar izleyen Somfy Master Pro Bitech fotosel çifti; uyumlu kapı ve garaj kontrol kartlarıyla kullanılır. Kapı kapanırken geçiş hattının izlenmesi için kullanılan Somfy Master Pro Bitech, karşılıklı çalışan bir verici ve alıcıdan oluşur. Kızılötesi ışının kesilmesini kontrol kartına bildirir. Dar gövdesi, bahçe kapısı ve garaj girişlerinde dikme veya duvar üzerine yerleştirmeyi kolaylaştırır.
FotoselÜrün Grubu
12/24 V DCVoltaj Tipi
12 AyÜretici Garantisi
IP54Koruma Sınıfı
Öne Çıkan Özellikler
- 10 metreye kadar karşılıklı algılama: Verici ile alıcı arasında kızılötesi bir geçiş hattı oluşturur.
- IP54 koruma sınıfı: Üretici tarafından belirtilen montaj koşullarıyla iç ve dış mekân uygulamalarında değerlendirilir.
- İki bağlantı yaklaşımı: Uyumlu kontrol kartında standart kablolama veya iki kablolu BUS bağlantısı kullanılabilir.
- Dar gövde: Kapı dikmesinde geniş bir yüzey kaplamadan konumlandırılabilir.
Kullanım ve Uyumluluk
1841155 referanslı fotosel takımını seçerken motorun yanında kontrol kartının modelini ve güvenlik girişini de kontrol edin. Standart bağlantı ile BUS bağlantısı farklıdır; BUS işlevi yalnız bunu destekleyen kontrol ünitelerinde kullanılabilir.
Türkçe Somfy kataloğunda Control Box 3S, Elixo 3S ve Ixengo 3S, BUS bağlantısı için örnek gösterilir. Tam modelin kılavuzu bağlantı ve ayar seçiminde esas alınır. Verici ile alıcı birbirini görmeli; algılama sonrasında kapının durması veya yön değiştirmesi kontrol kartının işlevine göre belirlenir.
Paket İçeriği
- 1 adet verici fotosel
- 1 adet alıcı fotosel
Fotosel takımı, ilgili motor kontrol kartının güvenlik girişine modelin bağlantı şemasına göre bağlanır.
Teknik Bilgiler
| Ürün Grubu | Fotosel |
|---|---|
| Kullanım Alanı | Dış Mekan & İç Mekan |
| Voltaj Tipi | 12/24 V DC |
| Üretici Garantisi | 12 Ay |
| Koruma Sınıfı | IP54 |
| Ölçüler | 120 × 38 × 26 mm (Y × G × D) |
| MPN | 1841155 |
Çalışma ve Bağlantı Ayrıntıları
- Sertifikasyon
- CE
- Üretici Kodu
- 1841155
- Algılama Mesafesi
- 10 m
- Bağlantı
- Kablolu / desteklenen kartta BUS
- Ürün Kodu
- 1841155
Sık Sorulan Sorular
Paket tek fotosel mi, takım mı?
1 adet verici ve 1 adet alıcı fotosel olarak satılır. İki birim geçişin karşılıklı taraflarında çalışır.
İki kablolu BUS bağlantısı her motorda çalışır mı?
Kontrol kartının bu fotosel için BUS bağlantısını desteklemesi gerekir. Standart fotosel girişi ile BUS bağlantısı aynı kabul edilmez.
Fotosel engel algıladığında kapı mutlaka durur mu?
Fotosel algılama bilgisini kontrol kartına iletir. Durma veya yön değiştirme davranışını motorun güvenlik girişi ve ilgili ayarları belirler.
10 metre menzil nasıl değerlendirilir?
Üreticinin belirttiği en fazla verici-alıcı mesafesidir. Montajda karşılıklı görüş, doğru hizalama ve ilgili kılavuz koşulları sağlanmalıdır.
Referans
1841155
Bilgi kartı
- Ürün Grubu
- Fotosel
- Kullanım Alanı
- Dış Mekan & İç Mekan
- Voltaj Tipi
- 12/24 V DC
- Üretici Garantisi
- 12 Ay
- Koruma Sınıfı
- IP54
- Ölçüler
- 120 × 38 × 26 mm (Y × G × D)
- MPN
- 1841155
