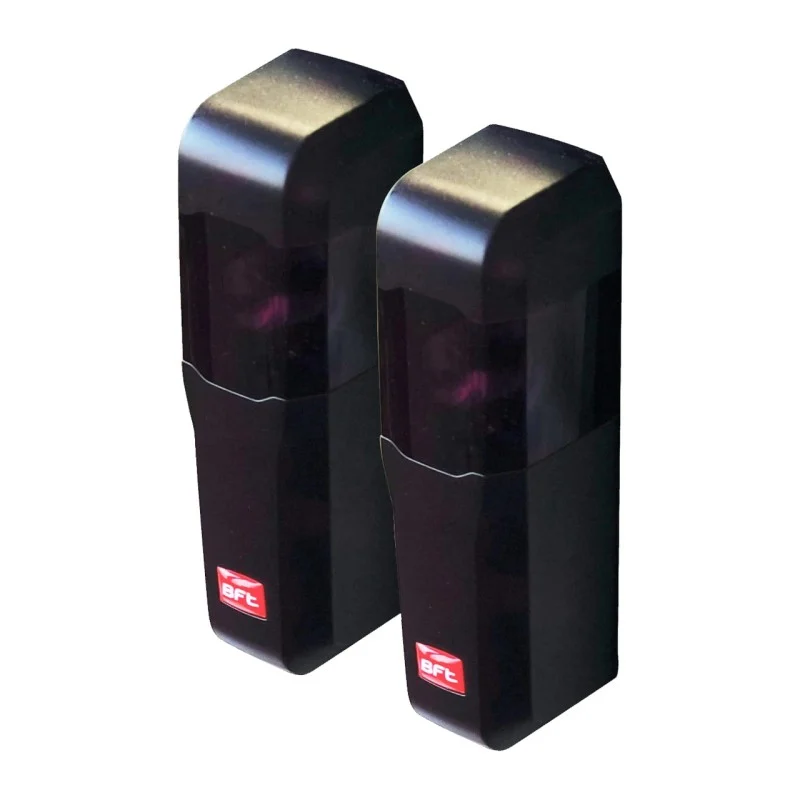

Compacta A20-180 ile 20 m nominal fotosel algılaması ve 180° yatay yön ayarı. BFT IP44 takımı, bir verici ve bir alıcıdan oluşur.
Compacta A20-180 ile 20 m nominal fotosel algılaması ve 180° yatay yön ayarı. BFT IP44 takımı, bir verici ve bir alıcıdan oluşur. Karşılıklı duvar veya direkler aynı doğrultuda olmadığında, fotoselin ışınını doğru hizalamak önem kazanır. BFT Compacta A20-180, sağa ve sola yönlendirilebilen optik başlığıyla bu montajlara esneklik kazandırır. İnce gövdesi, geçmeli kapağı ve kablolu bağlantısıyla kapının geçiş hattını izleyen alıcı-verici takımıdır.
Deimos BT B400/B600, Deimos AC A800, Ares BT B1000/B1500, Ares Veloce A500/A1000 ve Icaro Smart/Veloce uygulamalarında kontrol kartının uygun fotosel girişi, aksesuar çıkışı ve bağlantı şeması esas alınır.
Işın kesildiğinde kapının durması veya yeniden açılması, bağlandığı kontrol kartının giriş işlevine ve ayarlarına bağlıdır. Testli bağlantı, üreticinin arıza kontrol devresi bulunan uygun kartında ve o kartın şemasına göre yapılır.
Verici 20 mA; alıcı beklemede 12 mA, en fazla 30 mA çeker. Röle kontak sınırı 30 V / 1 A değerindedir. Bağlantı, ilgili motor kontrol kartının şemasına göre yapılmalıdır.
Sis, yağmur, kir ve hatalı hizalama gerçek çalışma mesafesini azaltabilir. Işın hattı açık tutulmalı; yakındaki diğer kızılötesi cihazların yerleşimi montajda değerlendirilmelidir.
Fotosel takımı, ilgili motor kontrol kartının güvenlik girişine modelin bağlantı şemasına göre bağlanır.
| Ürün Grubu | Fotosel |
|---|---|
| Voltaj Tipi | 12/24 V DC |
| Üretici Garantisi | 12 Ay |
| Koruma Sınıfı | IP44 |

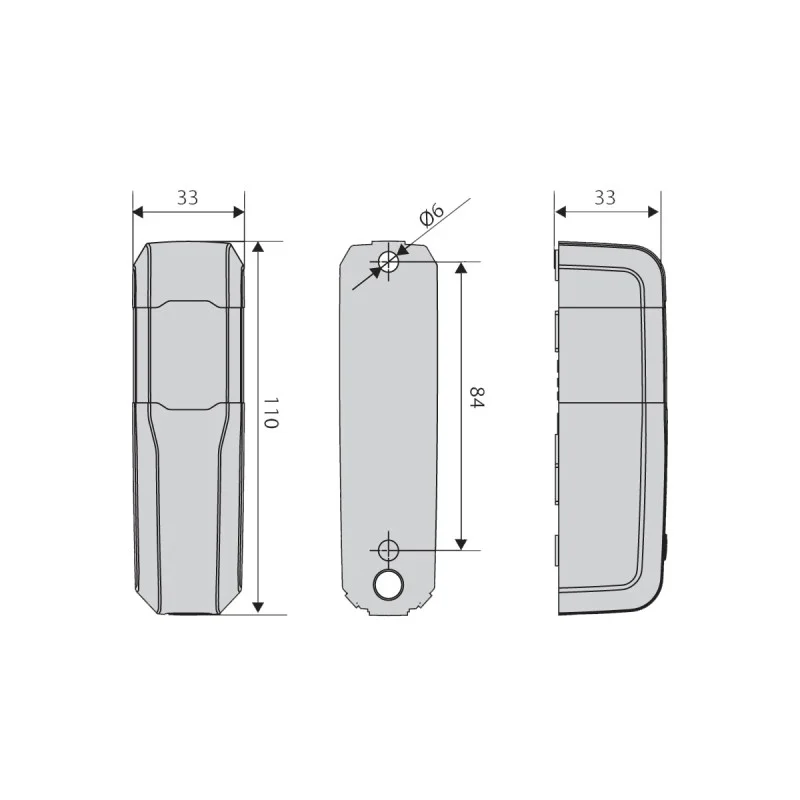

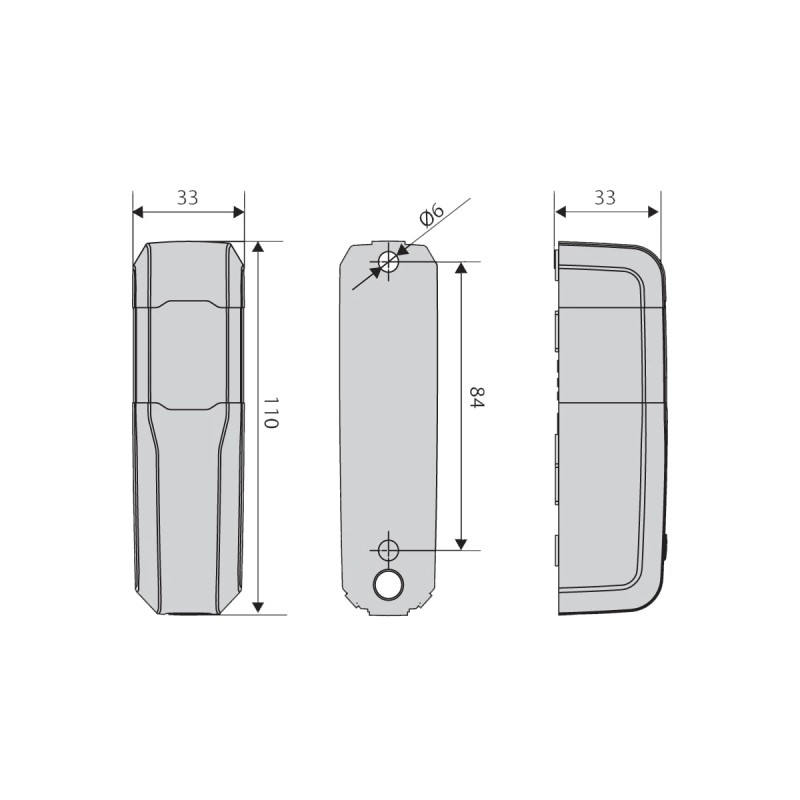

| Ölçüler | 110 × 33 × 33 mm |
| MPN | P111782 |
180° ayar ne sağlar?
Fotoselin optik başlığı yatayda sağa ve sola yönlendirilir. Bu ayar, aynı doğrultuda olmayan montaj yüzeylerinde iki üniteyi hizalamayı kolaylaştırır; alanı kamera gibi tarayan bir işlev değildir.
Paket tek fotosel mi, takım mı?
Bir verici ve bir alıcıdan oluşan fotosel takımıdır.
20 metre her koşulda geçerli mi?
20 m nominal menzildir. Yağmur, sis, kir ve hizalama koşulları kullanılabilir mesafeyi etkiler.
Işın kesildiğinde kapı ne yapar?
Tepki, kontrol kartının fotosel girişine ve ayarına bağlıdır. Durdurma veya yeniden açma işlevi ilgili kartın kılavuzuna göre belirlenir.
Kablosuz fotosel mi?
Hayır. Compacta A20-180, ilgili motor kontrol kartına kabloyla bağlanan fotosel takımıdır.
Her kontrol kartında otomatik test yapar mı?
Testli çalışma, aynı üreticinin uygun arıza kontrol devresi bulunan kontrol kartı ve doğru bağlantı gerektirir. Evrensel otomatik test desteği varsayılmamalıdır.
